Bộ Xử Lý Âm Thanh HELIX DSP.3S: Đỉnh Cao Công Nghệ Âm Thanh Ô Tô

Trong thế giới âm thanh ô tô, việc nâng cấp hệ thống âm thanh để đạt được chất lượng tối ưu luôn là mục tiêu của những người yêu thích âm nhạc. Và một trong những thiết bị không thể thiếu trong quá trình này chính là bộ xử lý âm thanh (Digital Signal Processor – DSP). Trong số các sản phẩm DSP nổi bật trên thị trường hiện nay, HELIX DSP.3S đã khẳng định vị thế của mình như một giải pháp hàng đầu với công nghệ tiên tiến và hiệu suất vượt trội.

Danh mục: Âm thanh Ô tô, DSP, HELIX

Mô tả
Đánh giá (0)

Tổng Quan về HELIX DSP.3S

Tinh chỉnh các tiêu chuẩn của chúng tôi

HELIX DSP.3S là định nghĩa mới của chúng tôi về tiêu chuẩn cho bộ xử lý tín hiệu số. Được tinh chỉnh liên tục, DSP 8 kênh này trình bày nhiều cải tiến chi tiết. Bên cạnh đầu vào kỹ thuật số quang bắt buộc, một đầu vào kỹ thuật số đồng trục bổ sung hiện cung cấp các điều kiện tốt nhất để kết nối các nguồn tín hiệu có độ phân giải cao với tần số lấy mẫu lên đến 192 kHz.

Công nghệ tiên tiến nhất cho trải nghiệm âm thanh độ phân giải cao tuyệt đỉnh

DSP âm thanh 64 Bit của thế hệ Sigma350 mới nhất và xử lý tín hiệu độ phân giải cao gốc hoàn toàn với tốc độ lấy mẫu 96 kHz cũng như bộ chuyển đổi tín hiệu A/D và D/A từ BurrBrown cung cấp chất lượng âm thanh vượt trội. Điều này làm cho DSP.3S được chuẩn bị hoàn hảo để xử lý tín hiệu âm thanh độ phân giải cao với băng thông hơn 40 kHz.

ACO – Nền tảng đồng xử lý 32 bit tiên tiến

Tất nhiên, DSP.3 cũng được trang bị nền tảng ACO 32 Bit độc quyền của chúng tôi. Nền tảng này không chỉ xử lý mọi tác vụ điều khiển cực nhanh mà còn chuyển đổi cực nhanh giữa tối đa mười thiết lập âm thanh có thể. Nhưng ACO còn cung cấp nhiều hơn thế nữa – các hiệu ứng âm thanh tuyệt vời như Augmented Bass Processing hoặc StageXpander được triển khai cũng như một Input EQ tách biệt kênh bao gồm Input Signal Analyzer (ISA) để dễ dàng phân tích và bù tín hiệu đầu vào của radio OE, vốn đã bao gồm thiết lập âm thanh theo mặc định.

Các tính năng hướng đến thực hành để có kết nối tối đa

Các tính năng tinh vi của DSP.3S cung cấp mọi thứ để dễ dàng kết nối với radio nhà máy hoặc hệ thống âm thanh nhà máy đa kênh. Ngoài đầu vào thông minh mức cao với mạch ADEP.3, đầu vào kỹ thuật số quang học và hiện tại là đầu vào đồng trục, công tắc điều khiển từ xa tự động cũng như khe cắm HEC để mở rộng hệ thống như phát trực tuyến âm thanh Bluetooth® HD, v.v. cũng là một phần của thiết bị cơ bản.

Nhưng đó không phải là tất cả – Cổng điều khiển thông minh (SCP) mới đã được triển khai trong quá trình đánh giá DSP.3S. Điều này cho phép kết nối đa chức năng các sản phẩm phụ kiện và giờ đây thậm chí còn tiếp quản toàn bộ nguồn điện của chúng. Thiết kế chắc chắn với chức năng lắp nhanh đảm bảo kết nối ổn định đồng thời giúp ngăn ngừa hư hỏng phích cắm và cáp và do đó tạo điều kiện cho các khái niệm lắp đặt nhỏ gọn, tiết kiệm không gian.

Tập trung vào những điều cốt yếu

Thiết kế đặc trưng của HELIX, gọn gàng và rất nhỏ gọn – do đó, DSP.3S mang đến điều kiện lý tưởng để tích hợp nhanh chóng và dễ dàng.

DSP PC-Tool – tinh chỉnh cho nhu cầu cao nhất

Không còn nghi ngờ gì nữa – HELIX DSP.3S có thể dễ dàng cấu hình thông qua phần mềm DSP PC-Tool chuyên nghiệp nhưng rất thân thiện với người dùng của chúng tôi. Nhiều tùy chọn điều chỉnh không để lại điều gì mong muốn và do đó đảm bảo khả năng điều chỉnh âm thanh cực kỳ chính xác ngay cả với các cấu hình hệ thống phức tạp.

Đặc trưng

DSP âm thanh “điểm cố định” 64 Bit cực kỳ mạnh mẽ với 1,2 tỷ hoạt động MAC mỗi giây
Băng thông âm thanh độ phân giải cao lên đến hơn 40 kHz cho chất lượng âm thanh vô song
Bộ chuyển đổi tín hiệu A/D và D/A từ BurrBrown
Bộ đồng xử lý nâng cao (ACO) cho bộ tính năng mở rộng
- Bộ phân tích tín hiệu đầu vào (ISA) và InputEQ
- Hiệu ứng âm thanh DSP (SFX) như “Xử lý âm trầm tăng cường” giúp tối ưu hóa phản hồi âm trầm của loa siêu trầm một cách linh hoạt, “StageXpander” giúp mở rộng đáng kể phối cảnh âm thanh nổi, chức năng “RealCenter” cho phép dàn dựng âm thanh tập trung hoàn hảo cho cả người lái và người đồng lái, v.v.
- 10 vị trí bộ nhớ trong để thiết lập âm thanh
Đầu vào thông minh cấp cao với mạch ADEP.3 và chức năng Tự động bật
Đầu vào kỹ thuật số quang học (tối đa 96 kHz) và đồng trục (tối đa 192 kHz) ở định dạng SPDIF
Cổng điều khiển thông minh (SCP) nhỏ gọn, phù hợp với tương lai
Khe cắm HEC dành cho các tiện ích bổ sung của hệ thống như Phát trực tuyến âm thanh HD Bluetooth® ^, Phát trực tuyến âm thanh độ phân giải cao qua USB, v.v.
Định tuyến tín hiệu có thể xác định tự do với các ma trận riêng biệt cho đường truyền, SPDIF và HEC/AUX
Đường dẫn tín hiệu và nguồn điện tối ưu để cải thiện chất lượng âm thanh hơn nữa
Công tắc “Nâng đất” để tránh vòng lặp đất
Kích thước nhỏ gọn dễ dàng tích hợp vào xe
Cấu hình dễ dàng nhất thông qua phần mềm DSP PC-Tool V4 trực quan

Tính năng đặc biệt:

Tốc độ lấy mẫu 96 kHz

HELIX DSP.3S cho phép xử lý tất cả các tín hiệu với tốc độ lấy mẫu gấp đôi là 96 kHz. Do đó, băng thông âm thanh không còn bị giới hạn ở các giá trị thông thường như 22 kHz mà cho phép đáp ứng tần số mở rộng lên hơn 40 kHz. Việc tăng gấp đôi tốc độ lấy mẫu đòi hỏi công suất DSP cao hơn đáng kể vì số lượng các phép tính số học có thể giảm đi một nửa. Chỉ có việc triển khai thế hệ chip DSP mới nhất mới cho phép nâng tốc độ lấy mẫu lên 96 kHz và đồng thời thêm các tính năng mới.

ACO – Bộ đồng xử lý 32 bit nâng cao

HELIX DSP.3S tích hợp Bộ đồng xử lý 32 bit mạnh mẽ phi thường của thế hệ mới nhất cho tất cả các tác vụ giám sát và truyền thông, cả bên trong và bên ngoài. Ngược lại với thế hệ tiền nhiệm 8 bit, MCU này đạt được tốc độ cao hơn nhiều về mặt chuyển mạch thiết lập và truyền dữ liệu với phần mềm DSP PC-Tool của chúng tôi. Một lợi thế quan trọng nữa là bộ nạp khởi động gốc tích hợp của Bộ đồng xử lý. Nó cho phép nâng cấp phần mềm của tất cả các thành phần của DSP để điều chỉnh mạch ADEP.3 do vi điều khiển điều khiển, ví dụ như trong các sửa đổi / thay đổi trong tương lai đối với hệ thống chẩn đoán của radio nhà máy hoặc nếu thiết bị sẽ được mở rộng bằng các giao diện bổ sung. Ngoài ra, nhờ bộ nhớ flash mới, ACO cung cấp 10 vị trí bộ nhớ cho các thiết lập âm thanh thay vì hai vị trí thông thường.

Đầu vào thông minh cấp cao ADEP.3

Đài phát thanh ô tô hiện đại, lắp sẵn tại nhà máy tích hợp các khả năng tinh vi để chẩn đoán loa được kết nối. Đặc biệt, thế hệ đài phát thanh ô tô mới nhất được trang bị các chức năng giám sát bổ sung để các thông báo lỗi và mất các tính năng cụ thể (ví dụ chức năng fader) thường xuất hiện nếu bộ xử lý tín hiệu được kết nối – nhưng không phải với DSP.3S.
Mạch ADEP.3 mới (Bảo vệ lỗi chẩn đoán nâng cao, thế hệ thứ 3) tránh được tất cả các vấn đề này mà không cần tải đầu ra loa của đài phát thanh OE trong khi âm lượng lớn một cách không cần thiết.

Khả năng Start-Stop

Nguồn điện chuyển mạch của HELIX DSP.3S đảm bảo điện áp cung cấp bên trong không đổi ngay cả khi điện áp của ắc quy giảm xuống 6 vôn trong quá trình khởi động động cơ.

Chế độ tiết kiệm điện

Chế độ Tiết kiệm điện được tích hợp trong thiết lập cơ bản. Chế độ này cho phép giảm đáng kể mức tiêu thụ điện của bộ khuếch đại được kết nối với HELIX DSP.3S khi không có tín hiệu đầu vào trong hơn 60 giây. Xin lưu ý rằng trong nhiều xe hơi hiện đại có “CAN” hoặc bất kỳ
cấu trúc bus nội bộ nào khác, radio có thể vẫn “bật vô hình” trong tối đa 45 phút, ngay cả sau khi khóa và rời khỏi xe! Khi “Chế độ Tiết kiệm điện“ được kích hoạt, đầu ra từ xa và do đó các bộ khuếch đại được kết nối sẽ bị tắt. HELIX DSP.3S sẽ kích hoạt lại đầu ra từ xa trong vòng một giây nếu có tín hiệu nhạc được áp dụng. Có thể sửa đổi thời gian tắt là 60 giây hoặc tắt hoàn toàn “Chế độ Tiết kiệm điện” thông qua phần mềm DSP PC-Tool.

Tự động phát hiện tín hiệu số

HELIX DSP.3S cho phép chuyển đổi tín hiệu được điều khiển giữa đầu vào analog và kỹ thuật số. Ngay khi phát hiện tín hiệu đầu vào trên Đầu vào quang hoặc đồng trục, bộ xử lý tín hiệu sẽ tự động chuyển sang đầu vào thích hợp. Tính năng này có thể bị vô hiệu hóa trong phần mềm DSP PC-Tool.
Ngoài ra, bạn có thể sử dụng điều khiển từ xa tùy chọn để chuyển đổi thủ công giữa đầu vào analog và kỹ thuật số .

Lưu ý: Nhãn hiệu và logo Bluetooth ^® là nhãn hiệu đã đăng ký thuộc sở hữu của Bluetooth SIG, Inc. và bất kỳ việc sử dụng các nhãn hiệu đó của Audiotec Fischer GmbH đều được cấp phép. Các nhãn hiệu và tên thương mại khác là của chủ sở hữu tương ứng.

Tính năng DSP

Trung tâm thực tế

Tính năng “RealCenter” là một thuật toán do Audiotec Fischer phát triển, nhấn mạnh thông tin âm nhạc có trong cả kênh trước bên trái và bên phải để tạo ra tín hiệu trung tâm độc đáo. Trái ngược với các quy trình thông thường, trong đó chỉ có các kênh được tổng hợp, cường độ của tín hiệu trung tâm cũng được điều khiển động bởi nội dung thông tin âm thanh nổi của kênh trái và phải.
Nghe có vẻ phức tạp nhưng hiệu ứng này thật đáng kinh ngạc: Điều đó có nghĩa là nếu chỉ có kênh trái hoặc phải phát tín hiệu âm thanh, kênh trung tâm sẽ không tái tạo tín hiệu. Trong trường hợp của các thuật toán thông thường, mức âm lượng của kênh trung tâm chỉ giảm 6 dB (= một nửa mức âm lượng). “RealCenter” của Audiotec Fischer cho phép dàn dựng âm thanh mở rộng, độc đáo cho cả loa lái và loa phụ cùng một lúc! Do đó, những nhược điểm của kênh trung tâm thông thường, chẳng hạn như sân khấu âm thanh nhỏ, gây khó chịu, đã là chuyện của quá khứ.

Xử lý âm trầm tăng cường

“Augmented Bass Processing” độc quyền của Audiotec Fischer, bao gồm hai tính năng âm thanh mang tính cách mạng là “Dynamic Bass Enhancement” và “SubXpander”, được phát triển đặc biệt để cải thiện đáng kể khả năng tái tạo âm trầm của loa siêu trầm.
“Dynamic Bass Enhancement” kết hợp khéo léo âm trầm sâu tối đa và áp suất âm thanh cao nhất – bất kể phong cách âm nhạc hay các nút điều khiển âm sắc trong đầu máy. Tùy thuộc vào tín hiệu đầu vào, “Dynamic Bass Enhancement” sẽ đạt được dải tần số thấp hơn và thay đổi tần số cắt của bộ lọc cận âm. Kết quả là phản hồi âm trầm mạnh mẽ và sâu hơn đáng kể ở mức âm lượng thấp và trung bình mà không có nguy cơ quá tải loa siêu trầm về mặt cơ học hoặc điện ở mức âm lượng cao. Thật đơn giản là hiệu suất âm trầm đột nhiên có thể thực hiện được.
Nếu bạn muốn tái tạo âm trầm thậm chí còn thấp hơn và “tối hơn”, “SubXpander” có thể được kích hoạt thêm. Do đó, các âm sắc dưới hài hòa được thêm vào các âm cơ bản trong dải tần số từ 50 đến 100 Hz.

Giai đoạn mở rộng

Tùy thuộc vào cách sắp xếp loa trong xe, có thể tạo ra một sân khấu âm thanh nổi rộng hơn hoặc ít hơn ở ghế trước. Một loa trung tâm có thể hạn chế thêm khả năng tái tạo không gian của âm nhạc. Đây chính là lúc “StageXpander” mới của Audiotec Fischer phát huy tác dụng – một tính năng âm thanh dường như phá vỡ các giới hạn về âm học và do đó cho phép tạo ra một âm trầm nổi rộng hơn mà không ảnh hưởng tiêu cực đến độ chính xác của việc định vị giọng nói hoặc nhạc cụ!
Hiệu ứng có thể được điều chỉnh theo sở thích cá nhân của bạn theo bốn bước.

Độ rõ nét

Bạn đang tìm kiếm độ trong suốt và chất lượng hơn trong quá trình tái tạo âm bổng? Với “ClarityXpander”, Audiotec Fischer hiện đang cung cấp công cụ phù hợp. Được điều chỉnh đúng cách (và do đó có thể lựa chọn theo ba bước), tính năng này sẽ bổ sung thêm các sóng hài ở dải tần số cao hơn – điều này đặc biệt hữu ích nếu loa gốc thiếu một số độ sáng trong phản hồi âm bổng. Độ nảy âm bổng bổ sung không chỉ khả dụng cho hai kênh phía trước mà còn có thể điều chỉnh riêng cho kênh trung tâm. Thậm chí còn tốt hơn – kênh trung tâm cho phép kích hoạt điều khiển tự động và động để âm nhạc có “nhiều” âm bổng không làm mỏi thính giác của bạn.

Dữ liệu kỹ thuật

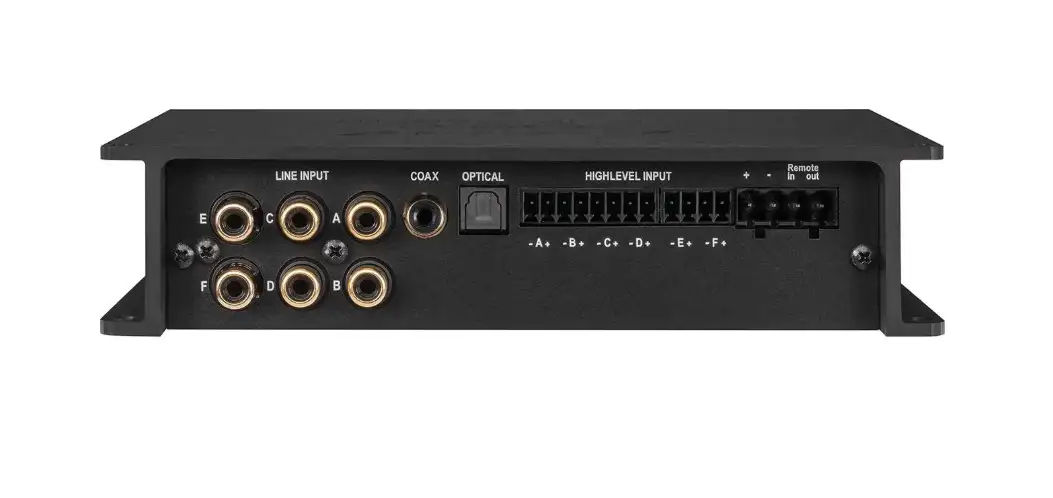

Đầu vào	6 x RCA / Cinch 6 x Đầu vào loa Highlevel 1 x SPDIF quang (12 – 96 kHz) 1 x SPDIF đồng trục (12 – 192 kHz) 1 x Đầu vào từ xa
Độ nhạy đầu vào	RCA / Cinch 2 – 4 Vôn Mức cao 5 – 11 Vôn
Đầu ra	8 x RCA / Cinch 1 x Đầu ra từ xa
Điện áp đầu ra	6 Vôn
Đáp ứng tần số	10 Hz – 44.000 Hz
Độ phân giải DSP	64 Bit
Công suất DSP	295 MHz (1,2 tỷ hoạt động MAC/giây)
Tỷ lệ lấy mẫu	96 kHz
Loại DSP	Bộ xử lý tín hiệu âm thanh
Bộ chuyển đổi tín hiệu	A/D: BurrBrown D/A: BurrBrown
Tỷ lệ tín hiệu trên nhiễu đầu vào kỹ thuật số	112 dB (trọng số A)
Tỷ lệ tín hiệu trên nhiễu đầu vào tương tự	107 dB (trọng số A)
Đầu vào kỹ thuật số méo hài tổng thể (THD+N)	< 0,0008%
Đầu vào tương tự của độ méo hài tổng thể (THD+N)	< 0,002%
Đầu vào kỹ thuật số méo tiếng IM (IMD)	< 0,003%
Đầu vào tương tự của méo tiếng IM (IMD)	< 0,005%
Nhiễu xuyên âm	> 90 dB
Điện áp hoạt động	9,6 – 17 Vôn (tối đa 5 giây xuống 6 Vôn)
Xếp hạng công suất	DC 12 V ⎓ 3 A tối đa.
Bản vẽ hiện tại	< 450mA
Dòng điện đầu ra từ xa tối đa	500mA
Các tính năng bổ sung	Khe cắm HEC, Công tắc nâng mặt đất, Cổng điều khiển thông minh, Bộ đồng xử lý 32 bit, Mạch ADEP.3, Công tắc từ xa tự động
Kích thước (C x R x S)	40 x 177 x 120 mm / 1,58 x 6,97 x 4,72”
