Bộ Xử Lý Âm Thanh Tín Hiệu Số Ô tô HELIX M FOUR DSP: Giải Pháp Tối Ưu Cho Âm Thanh Ô Tô

Trong thế giới hiện đại, việc nâng cấp hệ thống âm thanh ô tô không chỉ là một thú vui mà còn là một cách để thể hiện phong cách và sự đẳng cấp của chủ sở hữu. Một trong những sản phẩm nổi bật trên thị trường hiện nay chính là bộ xử lý âm thanh tín hiệu số HELIX M FOUR DSP. Với công nghệ tiên tiến và thiết kế chuyên nghiệp, sản phẩm này đã trở thành lựa chọn hàng đầu của những người yêu thích âm thanh chất lượng cao. Hãy cùng khám phá chi tiết về HELIX M FOUR DSP và lý do tại sao nó lại được đánh giá cao đến vậy.

Danh mục: Âm thanh Ô tô, DSP, HELIX

Mô tả
Đánh giá (0)

Tổng Quan Về HELIX M FOUR DSP

HELIX M FOUR DSP là một sản phẩm thuộc thương hiệu HELIX – một tên tuổi lớn trong ngành công nghiệp âm thanh ô tô. Được thiết kế để cung cấp giải pháp tối ưu cho việc xử lý tín hiệu âm thanh, thiết bị này không chỉ mang lại chất lượng âm thanh vượt trội mà còn giúp tối ưu hóa hệ thống âm thanh hiện có trên xe hơi.

Thật tuyệt vời – M FOUR DSP mới

M FOUR DSP không chỉ là “một” bộ khuếch đại bốn kênh khác – mà đúng hơn, mặc dù có kích thước nhỏ, bạn đang xử lý một trung tâm điều khiển mạnh mẽ có tổng cộng không dưới mười kênh DSP đã xử lý. Ngoài ra, bộ khuếch đại cung cấp công suất đầu ra dồi dào với công suất RMS hào phóng 100 Watts cho mỗi kênh vào cả tải 4 Ohm và 2 Ohm.
Cuối cùng, tỷ lệ hiệu suất giá tuyệt vời của nó kết hợp với bộ tính năng tuyệt vời sẽ đảm bảo đôi mắt sáng.

Về mặt âm điệu thì đúng là HELIX!

Sự thỏa hiệp về chất lượng âm thanh không có chỗ trong một sản phẩm HELIX – và đó là lý do tại sao M FOUR DSP được trang bị tất cả sự tinh tế để có âm thanh hoàn hảo. Tất nhiên, các bộ chuyển đổi AD và DA tuyệt vời và riêng biệt cũng tự nhiên như trên bảng mạch DSP, được sản xuất hoàn toàn tại Đức, bạn sẽ chỉ tìm thấy các bộ chuyển đổi AD và DA tuyệt vời, riêng biệt cũng như một DSP cực kỳ mạnh mẽ từ Analog Devices. Ngoài ra, sáu đầu ra tiền khuếch đại với điện áp đầu ra 6 Volt cung cấp mức đủ để điều khiển bất kỳ bộ khuếch đại bổ sung nào.

Tính linh hoạt tối đa

Ngay cả phần khuếch đại bên trong của M FOUR DSP cũng cực kỳ đa dạng – nó có thể hoạt động ở chế độ 4 kênh hoặc, nhờ khả năng bắc cầu của nó, cũng có thể được cấu hình thành bộ khuếch đại 3 kênh hoặc thậm chí 2 kênh.
Nhưng đó không phải là tất cả – khi kết nối với sáu đầu ra tiền khuếch đại, hệ thống âm thanh có thể được mở rộng theo nhiều cách khác nhau và nâng cấp lên tới 10 kênh.
Khi kết hợp với các bộ khuếch đại khác của dòng M (M ONE X, M ONE, M FOUR hoặc M SIX), có nhiều khả năng hơn đủ để mở rộng số lượng kênh công suất.
Điều này làm cho các hệ thống đa kênh phức tạp nhưng giá cả phải chăng và trên hết là tiết kiệm không gian với hiệu suất cực lớn trở nên khả thi.

Xử lý kênh ảo – đó là cách định tuyến tín hiệu hoạt động ngày nay

Nhiều kênh DSP cần được quản lý và cấu hình đúng cách – vì vậy không có nghi ngờ gì nữa rằng M FOUR DSP cũng được trang bị công nghệ xử lý kênh ảo cải tiến của Audiotec Fischer.
Việc thích ứng với các hệ thống âm thanh OE hiện đại thông qua số lượng đầu vào ngày càng tăng có tác động đáng kể đến tính phức tạp của việc định tuyến tín hiệu bên trong bộ khuếch đại. Đặc biệt là khi một số tín hiệu đầu vào được trộn với nhau rồi lại chia thành các hệ thống đa hướng, các khái niệm định tuyến thông thường nhanh chóng đạt đến giới hạn của chúng, cả về mặt triển khai và khả năng sử dụng. “Virtual Channel Processing” nhiều giai đoạn mới của Audiotec Fischer, kết hợp với phần mềm DSP PC-Tool thân thiện với người dùng được công nhận giúp dễ dàng thực hiện ngay cả các cấu hình hệ thống cực kỳ phức tạp. Bên cạnh đó, nó cho phép tự do chỉ định các tính năng âm thanh FX độc quyền của chúng tôi như “RealCenter” hoặc “Augmented Bass Processing”.

Ưu điểm về tốc độ – nhờ ACO

Nhanh hơn là tốt hơn – nền tảng ACO 32 Bit đặc biệt mạnh mẽ đảm nhiệm mọi tác vụ điều khiển và đảm bảo tốc độ nhanh hơn đáng kể, đặc biệt là đối với truyền dữ liệu bằng phần mềm DSP PC-Tool của chúng tôi nhưng cũng đối với việc chuyển đổi cực nhanh giữa tối đa mười thiết lập âm thanh. Nhưng ACO cung cấp nhiều hơn thế nữa – các hiệu ứng âm thanh tuyệt vời như Xử lý âm trầm tăng cường hoặc RealCenter được triển khai cũng như EQ đầu vào tách biệt theo kênh bao gồm Bộ phân tích tín hiệu đầu vào (ISA) để dễ dàng phân tích và bù tín hiệu đầu vào của các đài phát thanh OE đã bao gồm thiết lập âm thanh “ex works”.

Nhỏ gọn, mát mẻ và thực sự tiện dụng

Mặc dù có nhiều chức năng và công suất đầu ra lớn, M FOUR DSP vẫn thể hiện mình trong cùng một thiết kế HELIX cổ điển, nhỏ gọn với những đường nét đặc trưng như HELIX M FOUR hoặc M ONE. Nhờ công nghệ khuếch đại Class D, nó vẫn giữ được “cái đầu lạnh” ngay cả khi ở công suất tối đa. Và nhờ các tính năng như khả năng khởi động-dừng, mạch ADEP.3 và chế độ tiết kiệm điện, nó cũng được trang bị lý tưởng cho những thách thức hàng ngày của tích hợp OEM.

Đặc trưng

Công suất đầu ra tối đa lên đến 135 Watts RMS cho mỗi kênh thành 4 & 2 Ω
Bộ xử lý tín hiệu âm thanh DSP “điểm cố định” 64 Bit cực kỳ mạnh mẽ và bộ chuyển đổi tín hiệu AD và DA 32 Bit hiện đại từ AKM
ACO – Nền tảng đồng xử lý 32 bit nâng cao cho các tính năng hệ thống và DSP được cải tiến như:
- ISA (Bộ phân tích tín hiệu đầu vào) và InputEQ để phân tích và bù tín hiệu đầu vào dễ dàng
- Hiệu ứng âm thanh SFX – Xử lý âm trầm tăng cường, StageXpander, RealCenter & Co.
Đầu vào thông minh 6 kênh mức cao với mạch ADEP.3
Sáu đầu ra RCA / Cinch với điện áp đầu ra tối đa 6 Volt
Xử lý kênh ảo (VCP) cho phép cấu hình linh hoạt hơn cho các hệ thống âm thanh cực kỳ phức tạp
Các kênh khuếch đại có thể bắc cầu để điều khiển loa trầm hoặc loa siêu trầm mạnh mẽ
Bo mạch DSP được sản xuất tại Đức

Tính năng đặc biệt:

ACO – Bộ đồng xử lý 32 bit nâng cao

DSP HELIX M FOUR tích hợp Bộ đồng xử lý 32 bit mạnh mẽ phi thường của thế hệ mới nhất cho tất cả các tác vụ giám sát và truyền thông, cả bên trong và bên ngoài. Ngược lại với thế hệ tiền nhiệm 8 bit, MCU này đạt được tốc độ cao hơn nhiều về mặt chuyển mạch thiết lập và truyền dữ liệu với phần mềm DSP PC-Tool của chúng tôi. Một lợi thế quan trọng nữa là bộ nạp khởi động gốc tích hợp của Bộ đồng xử lý.
Nó cho phép nâng cấp phần mềm của tất cả các thành phần của DSP tích hợp để điều chỉnh mạch ADEP.3 do vi điều khiển điều khiển chẳng hạn theo các yêu cầu trong tương lai của hệ thống chẩn đoán radio nhà máy hoặc nếu thiết bị sẽ được mở rộng bằng các giao diện bổ sung. Ngoài ra, nhờ bộ nhớ flash mới, ACO cung cấp 10 vị trí bộ nhớ cho các thiết lập âm thanh thay vì hai vị trí thông thường.

Đầu vào thông minh cấp cao ADEP.3

Đài phát thanh ô tô hiện đại, lắp sẵn tại nhà máy tích hợp các khả năng tinh vi để chẩn đoán loa được kết nối. Đặc biệt, thế hệ đài phát thanh ô tô mới nhất được trang bị các chức năng giám sát bổ sung để các thông báo lỗi và mất các tính năng cụ thể (ví dụ chức năng fader) thường xuất hiện nếu bộ khuếch đại được kết nối – nhưng không phải với M FOUR DSP.
Mạch ADEP.3 mới (Bảo vệ lỗi chẩn đoán nâng cao, thế hệ thứ 3) tránh được tất cả các vấn đề này mà không cần tải đầu ra loa của đài phát thanh OE trong khi âm lượng lớn một cách không cần thiết.

Chế độ tiết kiệm điện

Chế độ Tiết kiệm điện được tích hợp trong thiết lập cơ bản. Chế độ này cho phép giảm đáng kể mức tiêu thụ điện của bộ khuếch đại được kết nối với HELIX M FOUR DSP khi không có tín hiệu đầu vào trong hơn 60 giây. Xin lưu ý rằng trong nhiều xe hơi hiện đại có “CAN” hoặc bất kỳ cấu trúc bus nội bộ nào khác, radio có thể vẫn “bật vô hình” trong tối đa 45 phút, ngay cả sau khi khóa và rời khỏi xe! Khi “Chế độ Tiết kiệm điện“ được kích hoạt, đầu ra từ xa và do đó các bộ khuếch đại được kết nối sẽ bị tắt.
M FOUR DSP sẽ kích hoạt lại đầu ra từ xa trong vòng một giây nếu có tín hiệu nhạc được áp dụng. Có thể sửa đổi thời gian tắt là 60 giây hoặc tắt hoàn toàn “Chế độ Tiết kiệm điện” thông qua phần mềm DSP PC-Tool.

Khả năng Start-Stop

Nguồn điện chuyển mạch của HELIX M FOUR DSP đảm bảo điện áp cung cấp bên trong không đổi ngay cả khi điện áp của ắc quy giảm xuống 6 vôn trong khi động cơ khởi động.

Tính năng DSP

Điều chỉnh EQ

TuneEQ là một chức năng cực kỳ linh hoạt và đặc biệt dễ sử dụng để hiệu chỉnh đáp ứng tần số tự động. Chỉ cần một phép đo duy nhất cho mỗi kênh âm thanh hoặc cặp kênh với micrô đo lường phù hợp (ví dụ MTK1 của chúng tôi) là đủ để TuneEQ điều chỉnh độc lập và chính xác các bộ cân bằng theo đường cong tham chiếu mong muốn. TuneEQ sử dụng toàn bộ bộ chức năng của bộ cân bằng tham số bao gồm tần số trung tâm, hệ số Q và điều chỉnh độ lợi. Và vì các phép toán số học cực kỳ phức tạp cần thiết cho lần chạy này ở chế độ nền, bạn cũng tiết kiệm được rất nhiều thời gian khi tối ưu hóa âm thanh của mình bằng TuneEQ.

Trung tâm thực tế

Tính năng “RealCenter” là một thuật toán do Audiotec Fischer phát triển, nhấn mạnh thông tin âm nhạc có trong cả kênh trước bên trái và bên phải để tạo ra tín hiệu trung tâm duy nhất. Trái ngược với các quy trình thông thường, trong đó chỉ có các kênh được tóm tắt, cường độ của tín hiệu trung tâm cũng được điều khiển động bởi nội dung thông tin âm thanh nổi của kênh trái và phải.

Nghe có vẻ phức tạp nhưng hiệu ứng này thật đáng kinh ngạc: Điều đó có nghĩa là nếu chỉ có kênh trái hoặc phải truyền tín hiệu âm thanh, kênh trung tâm sẽ không tái tạo tín hiệu. Trong trường hợp của các thuật toán thông thường, mức âm lượng của kênh trung tâm chỉ giảm 6 dB (= một nửa mức âm lượng). “RealCenter” của Audiotec Fischer cho phép dàn dựng âm thanh độc đáo, mở rộng cho cả trình điều khiển và đồng trình điều khiển cùng một lúc! Do đó, những nhược điểm của kênh trung tâm thông thường, chẳng hạn như sân khấu âm thanh nhỏ, xâm lấn, đã là chuyện của quá khứ.

Xử lý âm trầm tăng cường

Công nghệ “Xử lý âm trầm tăng cường” độc quyền của Audiotec Fischer, bao gồm hai tính năng âm thanh mang tính cách mạng là “Tăng cường âm trầm động” và “SubXpander”, được phát triển đặc biệt để cải thiện đáng kể khả năng tái tạo âm trầm của loa siêu trầm.

“Dynamic Bass Enhancement” kết hợp khéo léo âm trầm sâu tối đa và áp suất âm thanh cao nhất – bất kể phong cách âm nhạc hay các nút điều khiển âm thanh trong đầu máy. Tùy thuộc vào tín hiệu đầu vào, “Dynamic Bass Enhancement” sẽ đạt được dải tần số thấp hơn và thay đổi tần số cắt của bộ lọc dưới âm. Kết quả là phản hồi âm trầm mạnh mẽ và sâu hơn đáng kể ở mức âm lượng thấp và trung bình mà không có nguy cơ quá tải loa siêu trầm về mặt cơ học hoặc điện ở mức âm lượng cao. Thật đơn giản là hiệu suất âm trầm đột nhiên có thể thực hiện được.

Nếu bạn muốn tái tạo âm trầm thấp hơn và “tối hơn”, “SubXpander” có thể được kích hoạt thêm. Do đó, các âm sắc phụ được thêm vào các âm cơ bản trong dải tần số từ 50 đến 100 Hz.

Dữ liệu kỹ thuật

Công suất RMS ≤ 1% THD+N
– @ 4 Ohm	4 x 100 Watt
– @ 2 Ohm	4 x 100 Watt
– @ 1 Ohm	–
– bắc cầu @ 4 Ohms	2 x 200 Watt
– bắc cầu @ 2 Ohms	–
Công suất đầu ra tối đa cho mỗi kênh*	Lên đến 135 Watts RMS @ 4 / 2 Ohms
Công nghệ khuếch đại	Lớp D

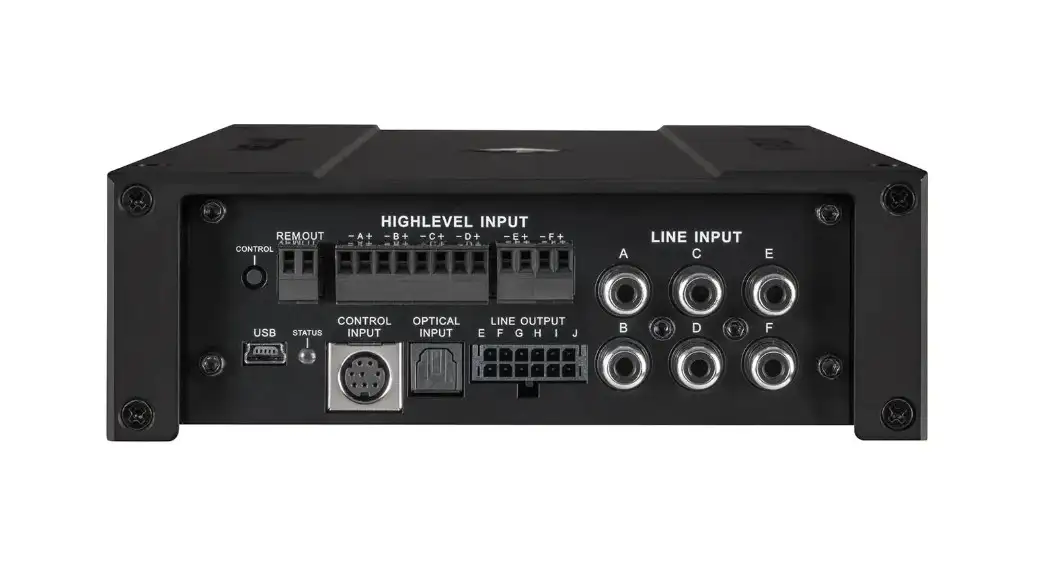

Đầu vào	6 x RCA / Cinch 6 x Đầu vào loa Highlevel 1 x SPDIF quang (12 – 96 kHz) 1 x Đầu vào từ xa
Độ nhạy đầu vào	RCA / Cinch 1 – 4 Vôn Mức cao 5 – 20 Vôn
Trở kháng đầu vào RCA / Cinch	22 kOhm
Trở kháng đầu vào mức cao	9 – 33 Ohm hoặc 20 kOhm
Đầu ra	4 x Đầu ra loa 6 x RCA / Cinch 2 x Đầu ra từ xa
Điện áp đầu ra RCA / Cinch	6 Vôn RMS
Đáp ứng tần số	20 Hz – 22.000 Hz
Độ phân giải DSP	64 Bit
Công suất DSP	295 MHz (1,2 tỷ hoạt động MAC/giây)
Tỷ lệ lấy mẫu	48kHz
Loại DSP	Bộ xử lý tín hiệu âm thanh
Tỷ lệ tín hiệu trên nhiễu đầu vào kỹ thuật số	105 dB (trọng số A)
Tỷ lệ tín hiệu trên nhiễu đầu vào tương tự	102 dB (trọng số A)
Độ méo tiếng (THD)	< 0,03%
Hệ số giảm chấn	100
Điện áp hoạt động	10,5 – 16 Volts (tối đa 5 giây xuống còn 6 Volts)
Dòng điện nhàn rỗi	1500mA
Dòng điện đầu ra từ xa tối đa	500mA
Phạm vi nhiệt độ hoạt động	-40 °C đến +70 °C
Cầu chì	2 x 30 A Cầu chì cực đại (APX)
Xếp hạng công suất	DC 12 V ⎓ 45 A tối đa.
Các tính năng bổ sung	Mạch ADEP.3, Công tắc từ xa tự động, Bộ đồng xử lý 32 bit, Đầu vào điều khiển
Kích thước (C x R x S)	50 x 230 x 154mm / 2,00 x 9,06 x 6,06“
